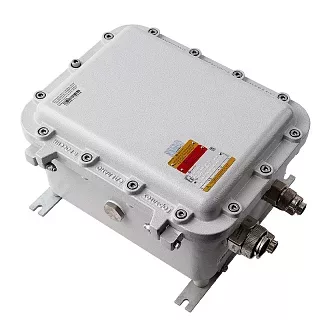

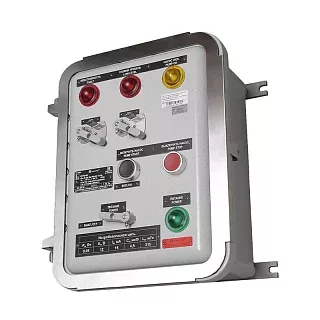

Взрывозащищенная клеммная коробка ЩОРВ423229
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
ЩОРВ423229 — увеличенный по глубине вариант корпуса ЩОРВ формата 433×333 мм. По сравнению с ЩОРВ423222 внешняя глубина увеличена с 224 до 295 мм, а внутренняя — со 165 до 235 мм.
При одинаковых длине, ширине и крепежных размерах увеличенная глубина дает больше внутреннего пространства для размещения клеммной сборки и дополнительного оборудования.
Монтажная панель
| Исполнение | Размер, мм | Толщина, мм | Масса, кг |
|---|---|---|---|
| Алюминиевая панель Щ4232А | 340 × 240 | 2 | 0,442 |
| Панель из нержавеющей стали Щ4232Н | 340 × 240 | 2 | 1,319 |
Для ЩОРВ423229 предусмотрена монтажная панель размером 340×240 мм в алюминиевом или нержавеющем исполнении.
Максимально допустимое количество клемм
Количество указано без учета установки кабельных вводов. Значения в скобках — максимальное количество клемм в одном ряду.
| Номинальное сечение провода, мм² | Максимальное количество |
|---|---|
| 2,5 | 156 (63 в одном ряду) |
| 4 | 129 (52 в одном ряду) |
| 6 | 82 (40 в одном ряду) |
| 10 | 64 (32 в одном ряду) |
| 16 | 48 (27 в одном ряду) |
| 35 | 36 (20 в одном ряду) |
| 50 | 24 (16 в одном ряду) |
| 70 | 13 |
ЩОРВ423229 позволяет разместить до 156 клемм для проводников сечением 2,5 мм², до 129 — для 4 мм², до 82 — для 6 мм² и до 64 — для 10 мм². Для сечений 50 и 70 мм² предусмотрено соответственно до 24 и 13 клемм.
Максимально рекомендуемое количество кабельных вводов
| Код размера кабельного ввода | Сторона А, NPT/M | Сторона В, NPT/M |
|---|---|---|
| 01 | 31/31 | 23/23 |
| 1 | 30/30 | 21/21 |
| 2 | 22/22 | 16/16 |
| 3 | 15/16 | 10/12 |
| 4 | 12/12 | 8/9 |
| 5 | 9/9 | 6/6 |
| 6 | 6/6 | 5/5 |
| 7 | 5/5 | 4/4 |
| 8 | 3/3 | 2/2 |
Для ЩОРВ423229 предусмотрены кабельные вводы кодов 01–8. Для кода 01 допускается до 31/31 ввода по стороне А и до 23/23 по стороне В. Для кода 8 — до 3/3 вводов по стороне А и до 2/2 по стороне В.
Технические характеристики
Применение
ЩОРВ423229 подходит для соединительных и распределительных схем, где требуется корпус формата 433×333 мм с увеличенной глубиной для размещения клемм, проводников и кабельных подключений.
При подборе учитываем количество и сечение проводников, число клемм в каждом ряду, типы кабельных вводов, стороны их расположения и материал монтажной панели.
Преимущества практического использования
Основное отличие ЩОРВ423229 от ЩОРВ423222 — увеличенная глубина корпуса: 295 мм вместо 224 мм. Внутренняя глубина при этом составляет 235 мм вместо 165 мм.
Модель позволяет разместить до 156 клемм для проводников сечением 2,5 мм² и поддерживает кабельные вводы кодов 01–8.
Следующий типоразмер — ЩОРВ464621 с внешними габаритами 461×461×213 мм и массой 34,5 кг.
