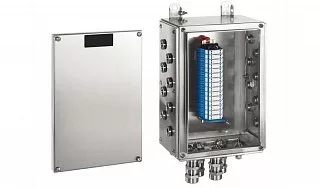

Взрывозащищенная клеммная коробка КНВ-Н 5242B из нержавеющей стали
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Взрывозащищенная клеммная коробка КНВ-Н 5242B из нержавеющей стали предназначена для соединения, распределения и разветвления электрических цепей на промышленных объектах с взрывоопасными газовыми и пылевыми средами.
Корпус и крышка выполнены из нержавеющей стали AISI 316L. Такое исполнение обеспечивает высокую коррозионную стойкость и позволяет использовать коробку в производственных помещениях и на наружных установках, в том числе при повышенной влажности и воздействии агрессивных промышленных сред.
КНВ-Н 5242B относится к вместительным исполнениям серии и позволяет организовать сложную внутреннюю коммутацию с большим количеством кабельных линий. Клеммные терминалы размещаются на DIN-рейках, закреплённых на монтажной пластине. Их состав и расположение определяются электрической схемой, количеством проводников и их сечением.
Для модели предусмотрена возможность установки кабельных вводов различных типоразмеров. Стороны B–D обладают большей вместимостью: для небольших вводов на них допускается до 37 отверстий, тогда как на сторонах A–C — до 29.
Максимальное количество отверстий:
| Резьба | B–D, шт. | A–C, шт. |
|---|---|---|
| 3/8″ | 37 | 29 |
| 1/2″ | 37 | 29 |
| 3/4″ | 20 | 16 |
| 1″ | 16 | 14 |
| 1 1/4″ | 9 | 7 |
| 1 1/2″ | 9 | 7 |
| M20 | 37 | 29 |
| M25 | 37 | 29 |
| M32 | 20 | 16 |
| M40 | 16 | 14 |
| M50 | 9 | 7 |
| M63 | 9 | 7 |
Максимальное количество клеммных терминалов:
| Сечение, мм² | 1,5 | 2,5 | 4 | 6 | 10 | 16 | 25 | 35 | 70 | 95 | 120 | 150 | 180 | 240 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Количество, шт. | 188 | 136 | 105 | 82 | 65 | 52 | 38 | 29 | 19 | 12 | 12 | 7 | 7 | 7 |
Технические характеристики
Применение
КНВ-Н 5242B применяется для формирования крупных узлов коммутации в силовых, сигнальных, измерительных и управляющих цепях. Коробка подходит для систем автоматизации технологических процессов, КИПиА, управления промышленным оборудованием и других электротехнических систем во взрывоопасных зонах.
Высокая вместимость позволяет использовать модель там, где в одном корпусе необходимо объединить значительное количество проводников. При сечении 1,5 мм² допускается размещение до 188 клеммных терминалов, при 2,5 мм² — до 136, при 4 мм² — до 105.
КНВ-Н 5242B подходит не только для большого количества малых сечений, но и для силовых цепей. Предусмотрена установка клеммных терминалов для проводников сечением до 240 мм².
При разработке схемы подключения необходимо учитывать число кабелей, их диаметры, размеры кабельных вводов и направление подхода трасс. На сторонах B–D можно сосредоточить большее количество вводов, что удобно при преимущественном подводе кабелей с двух противоположных сторон корпуса.
Преимущества практического использования
КНВ-Н 5242B отличается высокой вместимостью: в зависимости от сечения проводников внутри корпуса может размещаться от 7 до 188 клеммных терминалов.
Широкий диапазон резьб кабельных вводов позволяет комплектовать коробку под кабели различных диаметров. Доступны варианты от 3/8″ и M20 до 1 1/2″ и M63.
Для резьбы 3/8″, 1/2″, M20 и M25 на сторонах B–D допускается до 37 отверстий, на сторонах A–C — до 29. Для более крупных вводов количество отверстий уменьшается с учётом необходимых расстояний между ними.
Корпус из нержавеющей стали AISI 316L устойчив к коррозии и подходит для эксплуатации в сложных производственных условиях.
Внутренняя компоновка формируется под конкретную задачу: можно учитывать требуемое количество клемм, различные сечения проводников, направление кабельных трасс, расположение вводов, заземление и дополнительное оснащение коробки.
Купить Взрывозащищенная клеммная коробка КНВ-Н 5242B из нержавеющей стали
У нас можно заказать взрывозащищенную клеммную коробку КНВ-Н 5242B из нержавеющей стали с подготовкой под конкретную электрическую схему и кабельную разводку.
Для подбора исполнения необходимо указать количество и сечение проводников, требуемое число клеммных терминалов, количество подключаемых кабелей, размеры и резьбу кабельных вводов, стороны их размещения и необходимое дополнительное оснащение.
